信息摘要：
汽車風扇電機在組裝工序上主要包括其定子段、轉子段、電機組裝段、風扇段等方面；其中從中提取幾項比較關鍵工序的組裝工藝進行講解

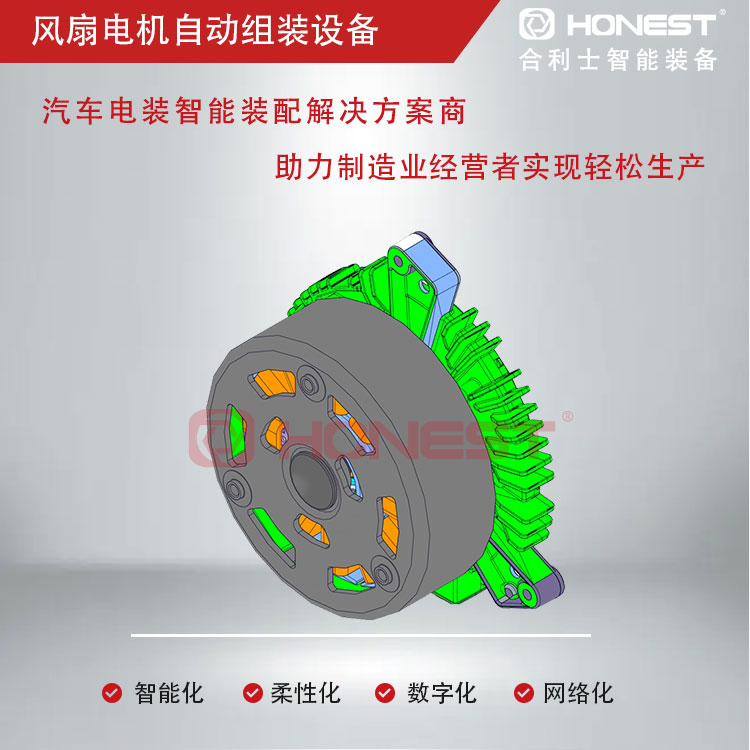

在汽車工業中，風扇電機作為冷卻系統的核心組件，其工作原理基于電磁感應原理，通過電動機將電能轉化為機械能，驅動風扇旋轉，以實現對汽車發動機的冷卻。當我們深入拆解一臺汽車風扇電機時，可以清晰地看到其內部的精密構造，而這一切背后，是復雜的組裝生產過程。本文將通過拆解的視角，探討風扇電機的關鍵組件、組裝生產流程及其重要性。
汽車風扇電機的關鍵組件及其作用：

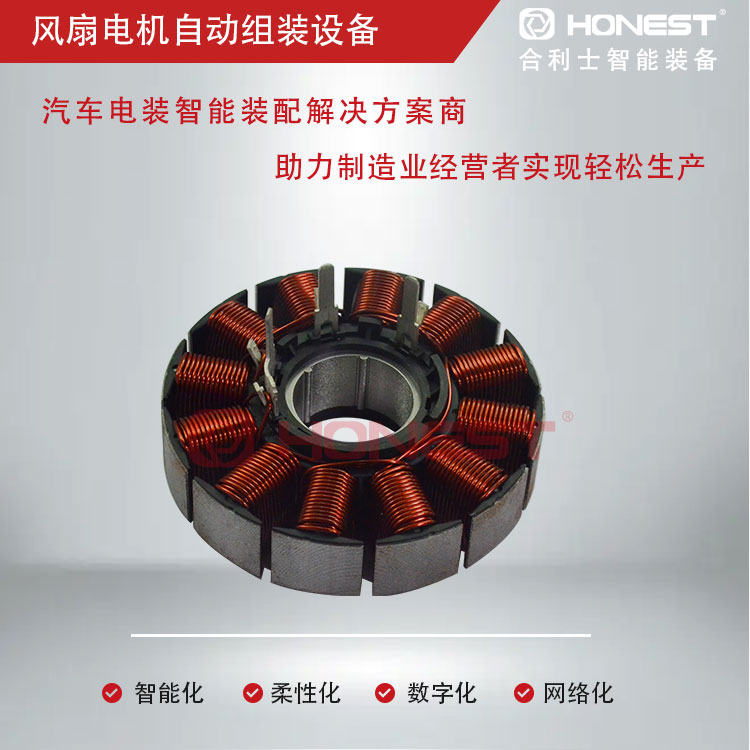

定子：作為風扇電機的固定部分，主要由鐵芯和繞組組成。當電流通過繞組時，會產生一個旋轉磁場，用于驅動轉子的動力源。
轉子：在定子產生的旋轉磁場作用下開始旋轉，從而驅動風扇葉片。通常由鐵芯、繞組和軸組成。其平衡性和精度對于電機的平穩運行至關重要。
其他組件
·軸承：支持轉子并允許其平穩旋轉，減少摩擦和磨損。
·風扇葉片：固定在轉子軸上，通過轉子的旋轉產生風流，實現冷卻效果。
·散熱系統：包括散熱片和風扇，用于散發電機運行時產生的熱量，防止過熱。

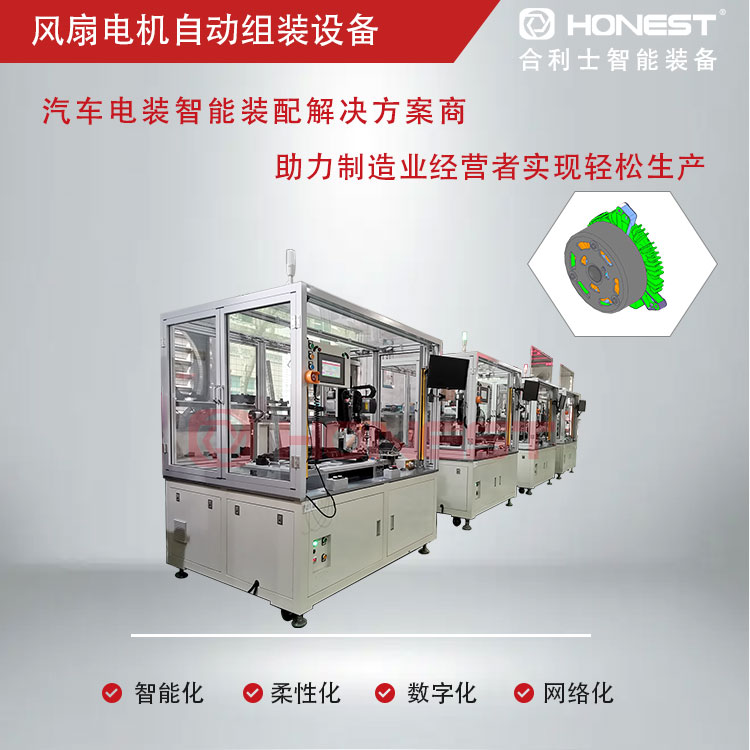

汽車風扇電機在組裝工序上主要包括其定子段、轉子段、電機組裝段、風扇段等方面；其中從中提取幾項比較關鍵工序的組裝工藝進行講解；
1.繞線機：模組自動上料至繞線工位，配置雙工位飛叉繞線機，通過產品到位感應，自動掃碼，并采用自動精密排線與伺服張力器控制繞線張力，確保繞線的均勻性和穩定性，提高電機的運行效率。
2.夾焊機：定子自動搬運上料，配置雙工位進行夾焊，連接片自動夾焊，并實時監控電流、電壓、電阻、功率及夾焊壓力位移曲線，確保在夾焊過程中能及時發現焊接問題，提高焊接質量。同時，配置煙霧凈化器以及相機檢測焊接后效果，確保生產環境的清潔和焊接質量的可視化監控。
3.磁石組裝&加熱冷卻機：磁瓦自動分料出料，相機從頂部拍照，檢測外觀明顯缺陷，不良品則自動排出；然后機殼上料至定位治具并組入到磁瓦模具中，外撐使磁瓦貼緊機殼后送至高頻加熱工位，確保磁瓦與機殼的牢固結合，提高電機的可靠性和耐久性。
4.去重平衡機：自動將轉子掃碼后上料至交換料工位，進行動平衡測試，測試過程中自動切削不平衡量，提高電機的平衡性能。
若風扇電機的組裝不精確，則會對風扇電機的整體性能產生以下影響：
效率降低：不精確的組裝可能導致電機效率降低，增加能耗。
噪音增加：轉子和軸承的不平衡可能導致運行時噪音增加，影響駕駛體驗。
壽命縮短：不當?shù)慕M裝可能導致電機過熱，加速部件磨損，縮短電機壽命。
安全風險：電機故障可能引發安全問題，如過熱導致的火災風險。
綜上所述，汽車風扇電機的拆解與組裝工藝是一個復雜而精細的過程，涉及多個關鍵組件和工序。通過加強質量控制、優化生產工藝、引入智能化設備等，可以進一步提高汽車風扇電機的性能和可靠性，為汽車工業的發展做出更大的貢獻。
