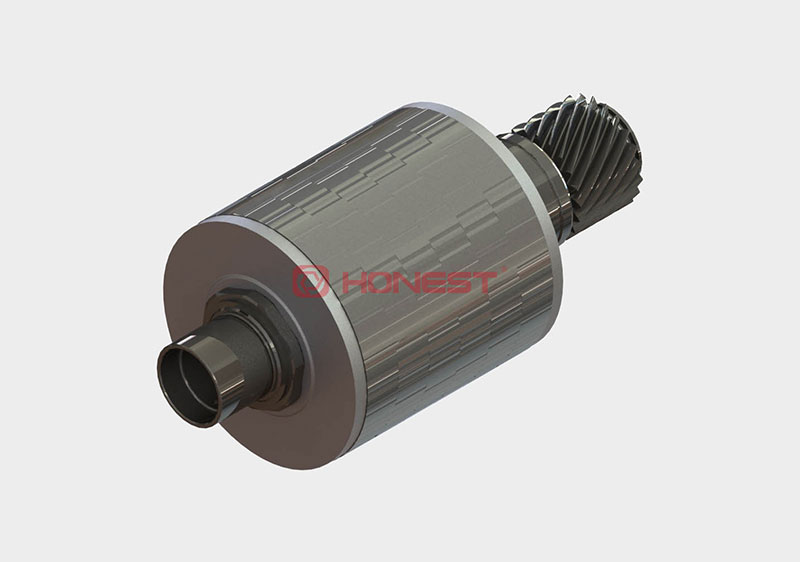

新能源驅動電機轉子組裝生產線是電動汽車、混合動力汽車等新能源汽車中電機的關鍵組成部分。直接參與了電能的轉換過程，將電能轉化成機械能，驅動車輛行駛。這一過程，轉子通過其內部的永磁體產生磁場，與定子上的線圈相互作用，產生轉矩，從而驅動車輛前進或后退。它主要由轉子繞組、軸承、轉子鐵芯、端蓋等關鍵部件精確地組裝在一起，從而形成一個高性能、高可靠性的電機轉子。

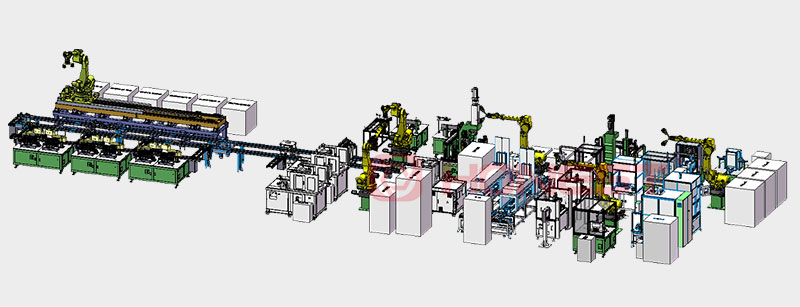

新能源驅動電機轉子生產線工藝流程可分為以下工序：

①鐵芯注塑：主要利用機器人將鐵芯放置到注塑模腔，通過視覺檢測確保磁石有無漏裝，然后自動完成注塑過程，注塑后，機器人自動夾取下料，再次通過視覺檢測來確保鐵芯流道孔沒有堵塞，并且鐵芯沒有發生形變。在這個過程中，模具以0.5h/臺的快速換型時間和配置的各種機構，極大地提高了生產效率和產品質量。

②鐵芯入軸：人工拿取將上下端板和鐵芯疊裝后放置到加熱烘箱，再使用工具夾取軸枝放置到液氮冷卻桶；通過伺服壓機自動壓裝，監控壓力位移曲線，確保壓裝過程的準確性和穩定性。

③轉子鎖緊及鉚壓：設備自帶分料，通過機械手自動移載至鎖附工位，卡槽機構自動上升定位軸枝扁位；配置畫像自動拍照檢測螺母角度，鎖附機構自動夾取螺母移載至軸枝，并使用伺服鎖附電批鎖緊螺母，鎖緊力200N.M，實時記錄鎖附壓力。

④動平衡：確保對疊裝完成的轉子進行動平衡測試。

⑤充磁及磁通檢測：充磁和磁通檢測；充磁飽和度≥99%、磁通檢測精度≤0.1mWb，以確保其磁場特性符合設計要求。

⑥轉軸退磁：?jiǎn)?dòng)退磁裝置后，手動移動轉子到位，并慢慢退出；這個步驟主要是為了消除轉軸上的殘余磁場。

⑦激光打標：通過人工上料，設備自動完成打標工作，并通過掃碼器進行自動復檢。成品轉子由人工拿取并放置到周轉料車。

總的來說，新能源汽車的工業發展過程中，組裝生產一直是制造業中最為關鍵的環節，從整車到子系統，再到組裝零部件；每一個環節的嚴格控制和高質量執行都是確保產品性能和質量的關鍵。這不僅提高了新能源驅動電機轉子的生產效率和產品質量，也為新能源汽車的工業制造發展提供了有力的支撐和保障。
