您的位置： 首頁 > 產品頻道 > 電機定轉子繞線機 > 無刷定子分塊式精密繞線機

無刷定子分塊式精密繞線機

定子分塊式繞線設備應用于直流無刷電機領域（電子水泵電機），主要完成無刷電機定子鐵芯繞線，兼容范圍廣，可依據客戶工藝要求，為客戶量身定制。本設備采用X,Y,Z三軸伺服聯動、平繞的方式繞線，輔以獨特的結構設計和嚴謹?shù)倪壿嫴叫?，實現自動上下料、繞線、排線、剝漆線及剪線。

服務熱線： 0755-21044479

在線咨詢

設備簡介 / Introduction

設備展示 Product Display

1

采用了雙倍夾爪設計、切換上下料的方式進行上下料
2

節約了上下料的時間，提高了設備的生產效率
3

六工位繞線，自動完成繞線、排線、剝漆和剪線，繞線過程無廢線產生

4

X,Y,Z三軸伺服聯動繞線，排線行程、剝漆長度
5

停頓圈數等參數均可調整，方便控制線姿
6

可滿足不同繞線工藝要求

點擊查看相關視頻

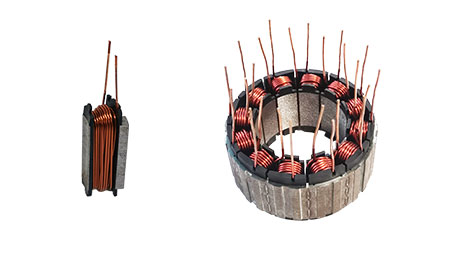

分塊定子

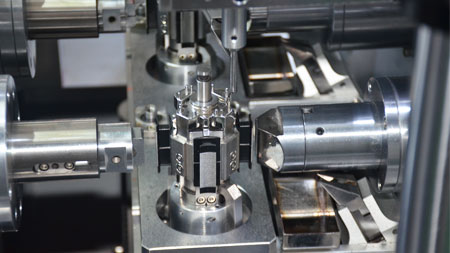

特寫圖

設備參數 Product parameter

功能	參數
繞線速度	600-1200r/min, 與產品尺寸、線徑相關，具體速度需根據產品給定
適用線徑	φ2.5mm以下
繞線方式	平繞式繞線，X,Y,Z三軸伺服聯動繞線
適用范圍	外徑70mm-300mm，疊厚10mm-120mm
功率	15KW
尺寸	1800(L)2779(W)2053(H)mm
