Hairpin扁線定子裝配線

新能源驅動電機定子裝配生產線，可應用于新能源汽車驅動電機，發電機等領域。全線使用的標準件均采用國際知名大品牌。伺服電機采用總線控制，關鍵零部件均采用精密設備自主加工，本產線能實現三線六層、四線八層及五線十層的全自動生產。智能化功能：生產數據實時追溯，上傳下發，與EMS對接；關鍵零部件實行壽命管理；有人臉識別系統。

服務熱線： 0755-21044479

在線咨詢

設備簡介 / Introduction

設備展示 Product Display

1

可靠地將絕緣紙成型并插入定子鐵芯，絕緣紙的插入和切斷長度穩定
2

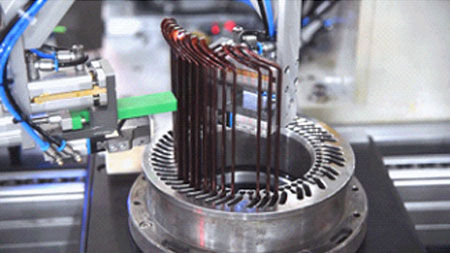

實現三線六層、四線八層、五線十層的全自動生產，最多可制作12層
3

擴口后保證每圈線頭周向一致性，便于后工序扭線頭工序的線頭定位

4

銅線切平后對切頭處進行打磨，可獲得更好的激光焊接品質
5

采用激光器對線頭進行焊接，焊接質量高、效率高、可靠性好
6

BUSBAR自動找正，與定子同一治具定位組入，確保組入的穩定性

點擊查看相關視頻

驅動電機定子
特寫圖

設備參數 Product parameter

功能	參數
生產效率	80臺/小時（CT45秒 6層48槽））
電壓	AC三相380V
氣壓	0.4-0.6MPa
良品率	99%以上
功率	450KW
重量	14噸
稼動率	整線≥95%
控制方式	PLC總線控制
應用領域	新能源汽車驅動電機
外觀尺寸	35000(L)15000(W)2500(H)mm
